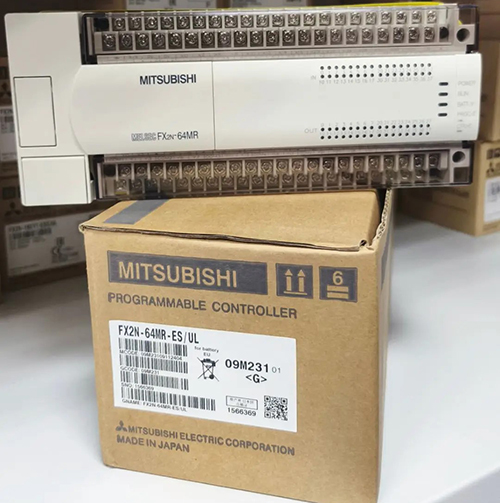

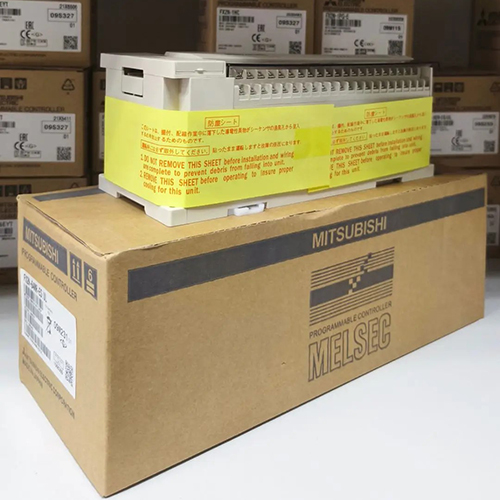

Mitsubishi FX2N-64MR-ES/UL

Срок поставки 4-6 недель
Производитель

32 дискретных входа (PNP/NPN 24VDC), 32 выхода (реле 2А), память 8000 шагов RAM (внутренняя), быстродействие 0,08 мкс/ лог. инструкцию, интерфейс RS-422 (связь с панелью оператора HMI и загрузка программы), питание 220VAC.



Кол-во входов/выходов 64
Питание 100 - 240 V АC (+10%/-15%), 50/60Hz (±10%)
Пиковый ток при включении 40 A / 5 ms (при 100 V AC); 60 А / 5 ms (при 200 V AC)
Максимальное  допустимое время исчезновения напряжения 10 ms
Первичное напряжение питания -
Источник сервисного напряжения (24 V DC) 460 mA
Встроенные входы 32
Встроенные выходы 32
Тип выхода Реле
Помехозащищенность 1000 Vpp от генератора шума длительностью 1 мксек. при 30 - 100 Гц
Напряжение пробоя изоляции

DC PSU: 500 V AC, 1 мин.

АС PSU: 1,500 V AC, 1 мин.

Относительная влажность 35-85% (без конденсата)
Ударопрочность В соответствии со стандартом IEC/EN68-2-27: 15 G (по 3 раза в 3 направлениях в течение 11 мс)
Вибростойкость В соответствии со стандартом IEC/EN68-2-6: 1 G (стойкость к вибрациям 57-150Гц в течение 80 минут по всем 3 направлениям осей); 0,5 G при монтаже на DIN-рейке
Сопротивление изоляции 500 V DC, 5 МΩ
Заземление Класс D: сопротивление заземления макс. 100 Ω
Предохранитель 5 А
Окружающая среда Избегать сред содержащих коррозийные газы, устанавливать в пылезащищенном месте
Данные выходов Макс. коммутируемое напряжение В
Макс. выходной ток - на канал А 2
- на группу* А 8

Коммутируемая

мощность

индуктив. нагрузка 80 ВА
Срок службы контакторов реле (циклов переключения)** 3.000.000 при 20 ВА; 1.000.000 при 35 ВА; 200.000 при 80 ВА
Быстродействие мс 10
Потребляемая мощность [ВA] 60
Температура окружающей среды 0 - 55°C (температура хранения: -20 - +70°С)
Защита IP 10
Вес [кг] 1,0
Размеры (ШхВхГ) [мм] 220х90х87



* Ограничение относится только к эталонной клемме каждой группы - в случае реле для 4 и 8 выходов, в случае транзистора для 2 и 4 выходов. Учитывайте назначение клемм (их принадлежность группам).

**Средний срок службы. Негарантированная коммутируемая мощность.
