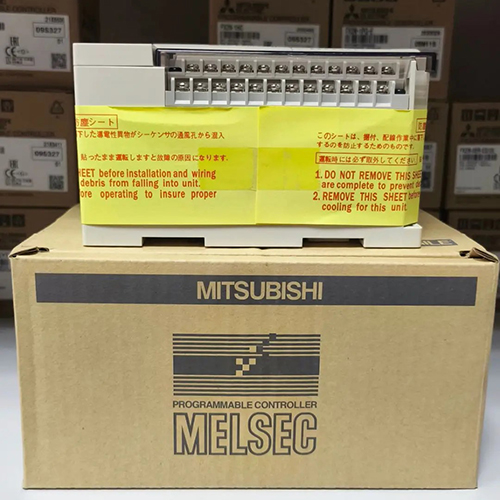

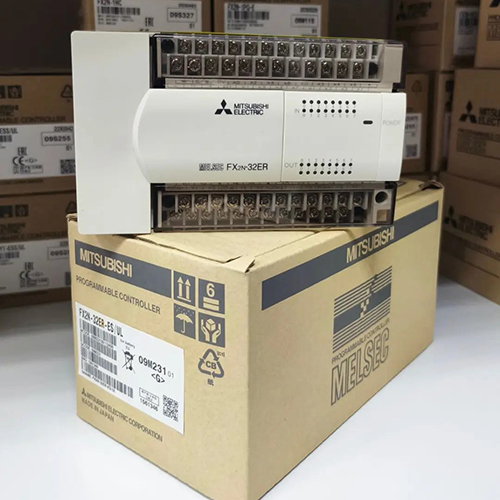

Блок расширения Mitsubishi Electric FX2N-32ER-ES/UL для ПЛК FX2N: 100-240В AC, 16 дискретных входов, 16 релейных выходов.
Электрические параметры | Кол-во входов/выходов | 32 | |
Питание | АС (+10%, -15%) | 100-240 V | |
частота АС Hz | 50/60 | ||
DC (+20%,-30%) | - | ||
Максимальная потребляемая мощность | 35 VA | ||
Пиковый ток при включении | 100 V AC | 40 A<5ms | |
200 V AC | 60 A<5ms | ||
Максимальное допустимое время исчезновения напряжения ms | 10 | ||
Внешний источник сервисного напряжения (24 В пост.) mA | 250 | ||
Ток источника питания внутрен. шины (5 V DC) | 690 | ||
Данные входов | Кол-во входов | 16 | |
Минимальный ток для лог. `1` mA | 3,5 | ||
Максимальный ток для лог. `0` mA | 1,5 | ||
Быстродействие | 10 ms (заводская установка) | ||
Данные выходов | Кол-во выходов | 16 | |
Тип выхода | реле | ||
Максимальное коммутируемое напряжение | для релейной версии: <240 V AC, <30 V DC | ||
Максимальный выходной ток | - на канал А | 2 | |
- на группу* А | 8 | ||
Коммутируемая мощность | индуктивная нагрузка VA | 80 | |
Быстродействие ms | 10 | ||
Срок службы контактов (число коммутаций)** | 3000000 при 20 VA; 1000000 при 35 VA; 200000 при 80 VA (только для релейных выходов) | ||
Механические параметры | Вес, кг | 0,65 | |
Размеры (ШхВхГ), мм | 150х90х87 |
* Ограничение на общую точку (клемму) каждой группы контактов. См. также распределение клемм по группам.
**Средний срок службы. Негарантированная коммутируемая мощность.
